Système de traitement embarqué

Mini station dépuration

10 Juil
2021

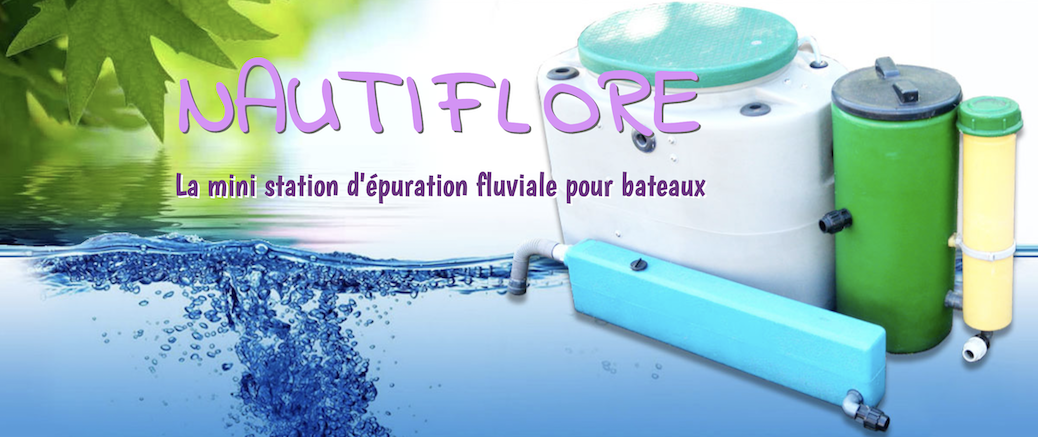

Nautiflore

Encombrement
Concernant le dimensionnement, les constructeurs s’appuient sur la charge hydraulique journalière (volumes d’eau consommés et rejetés) et la charge polluante journalière (en gramme par jour et par personne).
Le montage est flexible et peut s'adapter selon l'espace disponible.
Points forts :

  • Installation simple,
  • faible consommation électrique,
  • faible encombrement,
  • Protection optimale de l'environnement avec un rendement épuratoire de 90%.

En version 4 ou 8 personnes et suivant la place disponible nous avons retenu le seul système adapté aux bateaux.

Raccordement
Pour que la Nautiflore fonctionne d’une façon optimum, il est nécessaire de la raccorder à des WC à broyeurs 2,5 / 3 litres par cycle par chasse d'eau contre 8 litres pour des WC traditionnels.
La vidange doit pouvoir être effectué à niveau constant. Le trop plein doit également être raccordé sur le tuyau de vidange. La vidange doit pouvoir être effectué à niveau constant. Le trop plein doit également être raccordé sur le tuyau de vidange.

Alimentation électrique
Le compresseur doit impérativement être installé au-dessus du niveau maximum de la cuve, dans un endroit ventilé et à l'abri de la poussière.

Fonctionnement

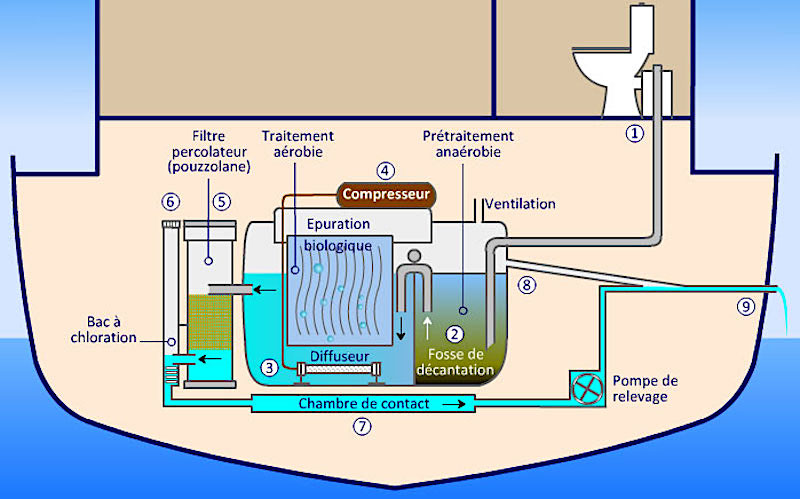

Tous les effluents arrivent (1) dans la fosse de prétraitement (2) où ils décantent :

  • Les matières en suspension restent en surface,
  • Au fond de la cuve se déposent les matières lourdes.

Traitement

Des rames de textiles sont immergées dans le compartiment de traitement où les fibres non tissées servent de support aux bactéries épuratoires qui dégradent les matières organiques (3). Un compresseur extérieur (4) apporte l’oxygène nécessaire par l’intermédiaire du diffuseur “fines bulles” installé au fond de la cuve (phase aérobie de la station).
Le fluide traverse ensuite le percolateur (5) et le bac à chloration (6). La chambre de contact (7) permet un temps de contact plus important entre les pastilles de chlore et les effluents.




approved
  • Prix : Nautiflore®200 : jusqu'à 4 personnes - Tarif : 1982 € HT
    Nautiflore®500 : jusqu'à 8 personnes - Tarif : 2 440 € HT
  • Ecologie : Norme européenne ENVE9650184A mais fin de traitement au chlore ?
    Il exite la possibilité d'utiliser un réacteur UV en traitement tertiaire des eaux usées d’une station d’épuration pour permettre le rejet d’une eau de qualité sanitaire dans le cadre de l'arrêté du 25 Juin 2014 comme par exemple : UV Alfaa.
  • Adaptabilité : Le montage est flexible et peut s'adapter selon l'espace disponible.
  • Rendement : Les débits maximums instantanés en entrées sont de 1,5 litre.
  • Facilité : Le trop-plein et le tuyau de rejet doivent respecter la règlementation concernant la hauteur de l’évacuation par rapport à la ligne de flottaison du bateau.
