Ensemble purificateur Waterloop ®

Les avantages de l'épurateur Waterloop ® : biologique, compact, polyvalent un seul système pour des applications infinies.

Comment cela fonctionne-t-il ?

Le purificateur d'eaux usées domestiques waterloop ® utilise la technologie « lit fixe » avec des filtres totalement immergés.

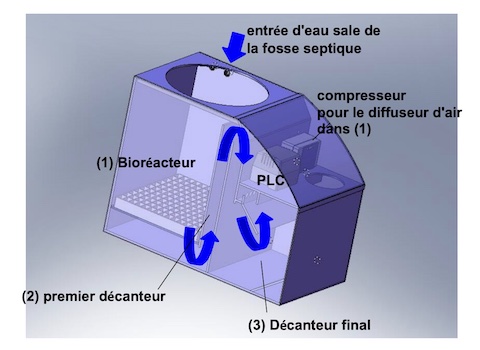

Le corps de la machine est divisé en trois étapes de purification :

1. le réacteur biologique, où a lieu la première réaction d'oxydoréduction,
2. le décanteur, où les boues se déposent au fond pour être extraites,
3. le décanteur final qui sépare l'eau sale de l'eau propre.



Si vous souhaitez réutiliser l'eau libérée, par exemple pour l'irrigation, un kit d'ultrafiltration est disponible.


(1) Bioréacteur :

• Sédimentation : Technique de séparation par gravité, des particules de densité plus faible que celle de l’eau.
• Le bioréacteur est équipé de filtres spéciaux, où la flore bactérienne est déposée.
• Les filtres ont une superficie de 260 mètres carrés / mètre cube et sont creux à l'intérieur pour faciliter la diffusion de l'oxygène et la chute des boues.
• Un ou plusieurs diffuseurs d'air sont installés au fond du bioréacteur, positionnés de manière asymétrique pour créer un tourbillon d'air efficace.

(2) Premier réacteur :

• Il sagit de la zone où s'effectue la première décantation et séparation des boues.
• En bas se trouve la première des deux vannes de purge et de vidange, actionnées par une pompe à boue via un automate programmable (PLC).
• Cette vanne doit toujours être ouverte, car l'automate programmé renvoie les boues vers la fosse septique pendant quelques minutes/24 h.

(3) Décanteur final :

• L'oxydation est une réaction chimique lors de laquelle un produit fixe de l'oxygène.
• Décantation finale, procédé de séparation par gravité des matières solides sédimentables.
• Ce compartiment est également équipé d'une vanne de vidange et/ou d'évacuation des boues, qui est ouverte de temps en temps, en fonction des besoins de nettoyage.







La version marine est plus compacte

Différences : totalement étanche, ne dégage pas d'odeurs, adapté aux pièces fermées.







Le purificateur de type "marine" à installer dans une pièce du bateau, il se vidange par gravité et peu être équipé de deux pompes : une qui prend l'eau de la cuve d'eau noire (non fournie) et une pour vidanger le boitier.

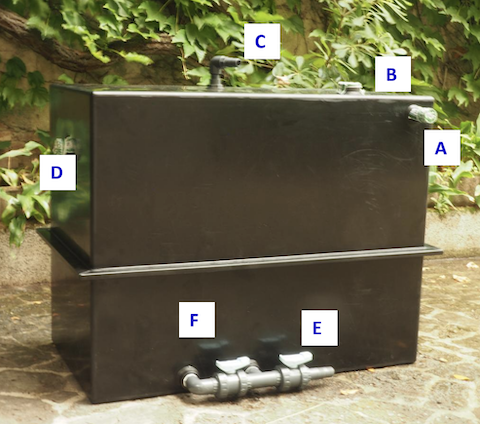

• A : Eau sale entrante,
• B : Manchon fileté de 40 mm (1 + 1/4 ") pour l'évacuation des odeurs,
• C : Entrée d'air du compresseur vers le diffuseur situé sous le réacteur biologique,
• D : Manchon fileté 40 mm pour sortie d'eau purifiée,
• E : Vanne de vidange du bioréacteur :
  • E1 : en mode automatique, et reste ouvert, évacue l'eau dans la cuve eau noire ou à une borne de vidange (après "col de cygne") via la pompe (fournie) actionnée par l'automate.
  • E2 : en mode manuel, il suffit de l'ouvrir 3 minutes toutes les 2-3 semaines et de vidanger les boues. (dans ce cas PAS de col de cygne).
• F : Vanne de vidange du bac de décantation, en mode automatique l'ouvrir un jour/mois, en mode manuel idem, reliée à E.

Remarque : l'automate (PLC) est livré déjà réglé !
Fiche technique dans la documentation. Exemple : le purificateur fourni est réglé sur le programme 7 :

• Compresseur toujours allumé, sauf deux heures,
• Pompe d'alimentation : 3 minutes/heure,
• La pompe de purge est activée à la fin des deux heures.
• Arrêt du compresseur, pour réduire les turbulences et favoriser la chute des boues : 10 minutes au bout de la 24ème heure

L'eau rejetée est également conforme aux normes suivantes :

• DL 152/06,
• 91/271 CE, onglets 3 et 4,
• MEPC 159/55 (produits du code marin uniquement),
• La qualité de l'eau purifiée est conforme au TAB. 3 9/27 CE (TAB. 3 DL 52/06) rejet sur cours d'eau,
• Le produit est certifié selon les normes européennes EN 12566/3 et 6 qui garantissent la performance du processus biologique.

Caractéristiques :

• Format compact à partir de : L : 120 cm., l : 70 cm., H : 90 cm.,
• Important : puisque le rejet se fait par gravité, il doit être au-dessus de la surface de l'eau, au moins de 10 cm.
• Installation rapide et maintenance réduite mais vidanger totalement tous les 18 à 24 mois,
• Faible consommation à partir de 200 Watts, en 220 ou 24 volts,
• Un raccord fileté de 32 mm pour l'évacuation des odeurs à emporter dans l'eau ou sur le toit de du bateau.
• L'unité de contrôle WALO-G3 équipée d'un écran tactile, dénommée PLC pour la gestion automatique des processus est dans un boîtier de protection marine IP65 ; peut être installé à distance, 212x157x86mm (HxLxP),
• La machine commencera à démarrer le cycle de purification en deux jours la flore bactérienne aura atteint 60% de fonctionnement et en 5 jours à 100%,
• Les épurateurs Waterloop ® sont la solution la plus rapide et la plus polyvalente pour épurer les eaux usées domestiques et les rendre aptes à être rejetées dans les rivières (eaux de surface), le sol, la mer ou à être réutilisées selon les normes européennes les plus contraignantes.

Conditions de garantie :

• 5 ans sur le corps de la machine, même contre les fuites d'eau,
• 2 ans sur tous les composants électromécaniques.
Site officiel


Documentation


Les critères

• Prix : 3 000 €
• Ecologie : MEPC 159/55.
• Adaptabilité : Ignifuge.
• Rendement : Processus de purification biologique en continu eaux noires et grises.
• Facilité : Fabriqué en polyéthylène HD : résistant aux agents chimiques et aux hautes températures (90°)



Kit d'ultrafiltration pour station d'épuration en complément





Purifier les eaux de sortie des stations d'épuration. Respect total des normes MEPC.
Garantie une libération optimale et constante d'une eau cristalline, sans impuretés et sans bactéries.
L'objectif est de rendre l'eau filtrée adaptée à tous les usages, y compris la douche et la lessive, "sauf alimentaires" simple et fiable, débit d'eau élevé, faible consommation d'énergie.

Purificateur caractéristiques et avantages :


• L'eau claire peut être réutilisée sauf pour l'hygiène et l'usage alimentaire,
• Procédé continu 100% bio,
• Format compact,
• Sans entretien,
• La flore bactérienne absorbe toute odeur.
Ultra-filtration






Le macérateur en complément

Le broyeur compact Waterloop ® crée une légère dépression qui, associée à la conception innovante du siphon, garantit la décharge complète de la salle de bain avec seulement 1,8 litre. d'eau, réduisant au minimum les risques de colmatage.
Le système d'aspiration et de macération des toilettes, qui élimine l'encombrement du réservoir de chasse et peut être installé jusqu'à 15 mètres.
La macération est absolument efficace et dès plus silencieux et permet une hygiène maximale pour éviter la propagation des odeurs et des bactéries, grâce au filtre à charbon actif.

Avantages du produit :

• Taille compacte: . L. 24 cm - l. 39 cm - h. 62 cm,
• Possibilité d'installer un à trois WC,
• Silencieux : "aspiration douce" à -0,08 Bar,
• Temps de cycle de travail complet : (aspiration-broyage-rinçage) 12 sec,
• Pas de colmatage des canalisations sanitaires.
